Pathfinder(2/3)

Divide(나누기)

• '면'으로 이루어진 오브젝트만 나눌 수 있으며 '선'이 포함되어 있으면 안 된다.
• 색이 다른 오브젝트끼리 나누면 앞면의 색상을 따라간다.





오브젝트 두 개를 준비하고 동그라미 오브젝트를 앞면에 배치시켰습니다.













두 개의 오브젝트를 선택하고 Divide 시키면 겉으론 아무런 차이점이 없지만













그룹으로 묶여있는 것을 볼 수 있습니다. Ungroup 시켜주세요.





그럼 묶여있던 Group이 풀리며 겹쳐있는 부분을 포함해 오브젝트가 나뉜 걸 확인할 수 있습니다.













Trim(앞면 오브젝트 분리)

• Divide와는 다르게 앞면에 위치한 오브젝트를 유지한 채 뒷면 오브젝트를 분리합니다.











마찬가지로 오브젝트 두 개를 준비하고 영역을 잡아주세요.











Trim을 눌러서 실행하면 Group으로 묶이게 됩니다. Ungroup 시켜주세요.













뒷면의 오브젝트는 앞면과 겹친 부분이 잘리고 앞면은 유지된 채 분리됩니다.

















Merge(병합하기)

• Trim과 같은 기능이지만 색상에 따라 결과가 다르다.
• 같은 색상의 오브젝트를 Merge 하면 병합되지만 색상이 다른 경우 Stroke가 남아있다.

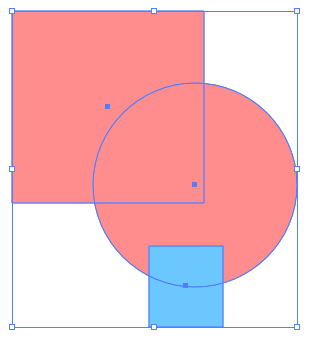

색상이 같은 도형 두 개와 색이 다른 도형 한 개를 준비하여 Merge 합니다.











색이 같은 도형은 병합되어 겹치는 부분의 Stroke가 사라졌지만,

색상이 다른 도형의 Stroke는 남아있습니다.













Direct Selection Tool을 활용하여 보면 색이 다른 도형은 분리가 되며

색상이 같은 오브젝트 끼리는 병합되었습니다.
